磁翻板液位計也有稱之為磁翻柱液位計或磁浮子液位計，磁翻板液位計在我國已有數年的生產歷史，技術成熟、系列完整、規格齊全是目前測量液位中的主流產品，磁翻板液位計主要用于鍋爐、水箱以及生產或儲備環節中作為液位計量使用。如柴油液位、水液位、原料液位等產品的液位測量。

一.概述:
      DSCFB1801系列磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。

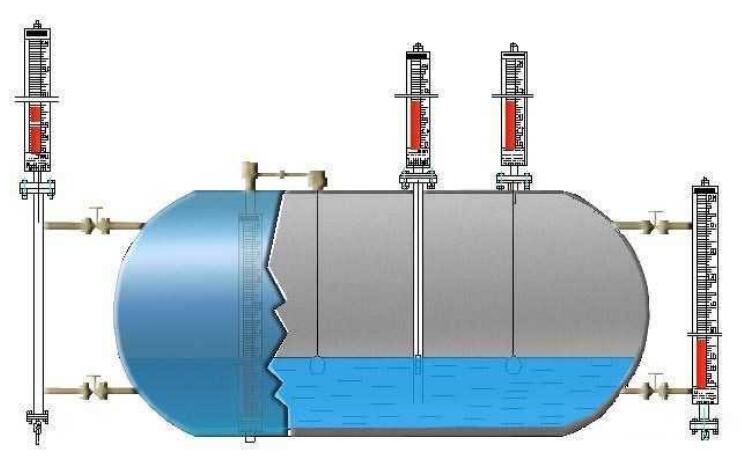

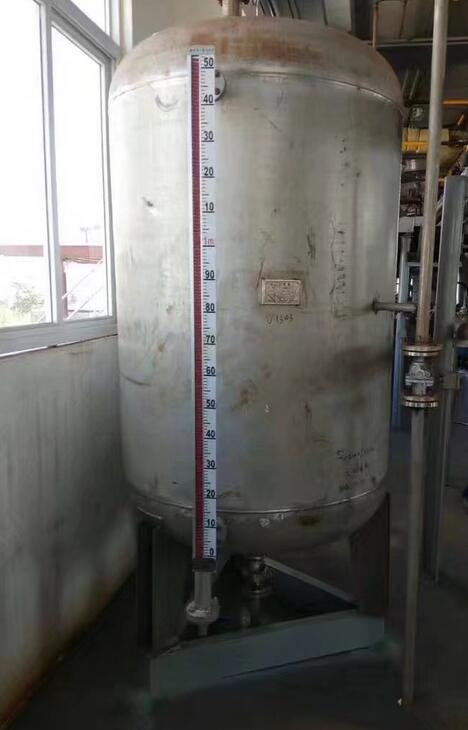

       磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有好的可靠性和抗腐蝕性 。

二.結構特點分類：
    1、基本型
    磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動著，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
    2、上下限開關輸出
    利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的開關動作，實現開-關控制或報警。
    3、電遠傳
    在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

三.工作原理
   以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰.

四.技術參數
    測量范圍：150～15000mm
    準確確度：±10mm
    工作壓力：常壓～25MPa
    工作溫度：-200～600℃
    介質密度：0.5～2.0 g/cm3
    介質密度差：≥150kg／m3（測量界位）
    環境振動：頻率≤25Hz 振幅≤0.5mm
    跟隨速度：≤0.08m/s
    介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
    過程連接：
    側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
    ding裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客戶指定安裝尺寸。
    材質：
    主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
    浮子：鈦；PTFE　

五.產品選型
